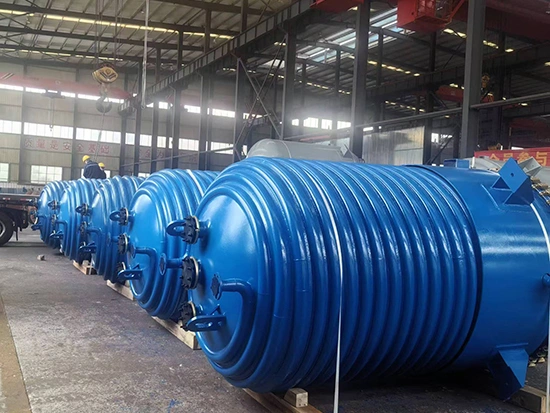

Reaktor Berlapis Kaca dengan Jaket Gegelung Separa Paip

Glass Lined Reactor, Half Pipe Coil Jacketed

Bejana tindak balas tahan kakisan dengan gegelung separa paip yang membalut dinding luar bejana

Reaktor berlapis kaca dengan jaket gegelung separa paip digunakan secara meluas dalam industri kimia, petrokimia, farmaseutikal, pewarna, racun perosak dan makanan. Berbanding reaktor berjaket konvensional, reka bentuk gegelung separa paip mempunyai beberapa kelebihan ketara dari segi keselamatan, pemindahan haba, ketegaran struktur dan rintangan kakisan.

  • Julat kapasiti: 50 – 80,000 L
  • Tekanan maksimum: sehingga 16 bar (atmosfera hingga tekanan tinggi)
  • Ulat suhu operasi: –19 °C hingga 200 °C
  • Piawaian: CE/JIS/ASME/GB
Hubungi kami
  • Jenis Bejana dan Keselamatan

    Dalam jaket gegelung separa paip, medium pemanas atau penyejuk mengalir dengan stabil, menjadikannya lebih selamat berbanding jaket konvensional. Reka bentuk ini juga membantu reaktor mengekalkan kestabilan lebih baik semasa beroperasi di bawah tekanan.

  • Prestasi Pemindahan Haba

    Kawasan pertukaran haba gegelung separa paip adalah kira-kira satu pertiga lebih kecil daripada jaket konvensional, tetapi kadar aliran medium dua hingga tiga kali lebih tinggi. Ini menghasilkan pemindahan haba yang jauh lebih berkesan. Jaket konvensional sering mempunyai masalah seperti gangguan aliran, pintasan, atau pemindahan haba yang tidak sekata. Reka bentuk gegelung separa paip mengurangkan masalah tersebut dan berfungsi sangat baik untuk media pemanas dan penyejuk jenis cecair. Untuk pemanasan menggunakan stim, jaket konvensional kadang kala lebih sesuai bergantung pada interaksi stim dengan paip berkumpulan.

  • Ketegaran Struktur

    Reka bentuk gegelung separa paip bukan sahaja menguatkan bejana, tetapi juga meningkatkan kestabilannya. Dengan susun atur aliran terbuka yang membolehkan peredaran berkelajuan tinggi, reka bentuk ini membantu mengurangkan tekanan luar pada dinding dalaman reaktor, menghasilkan kekuatan mekanikal keseluruhan yang lebih baik.

  • Rintangan Kakisan

    Apabila menggunakan air penyejuk, jaket konvensional lebih mudah mengalami kakisan akibat ion seperti H⁺ dan Cl⁻, yang boleh menyebabkan pembentukan mendapan dan merosakkan dinding.
    Reka bentuk gegelung separa paip mengelakkan masalah ini kerana aliran yang lebih laju melalui saluran atas dan bawah, mengurangkan pembentukan mendapan dan melindungi dinding daripada kakisan.

Dimensi Reaktor Berlapis Kaca dengan Jaket Gegelung Separa Paip (mm)
Isipadu (L) 300 500 1000 1500 2000 3000 5000 6300 8000 10000
Item
D 800 900 1200 1300 1300 1600 1600 1750 1750 2000 2000
D1 900 1000 1300 1450 1450 1750 1750 1900 1900 2200 2200
D2 1032 1148 1488 1639 1675 2044 2044 2218 2218 2500 2533
D3 560 630 840 910 910 1120 1120 1225 1225 1400 1400
D4 720 810 1080 1180 1180 1440 1440 1580 1580 1800 1800
D5 350 350 400 400 400 450 450 450 450 510 510
D6 65 65 80 80 80 95 95 95 95 110 110
D7 23 23 30 30 30 30 30 30 30 36 36
H 800 1000 1200 1400 1745 1739 2700 2317 3025 3120 3460
HO 2530 2759 3222 3440 3785 4073 5115 4792 5850 5450 6270
H1 1050 1050 1240 1240 1240 1454 1535 1535 1535 1650 1700
H2 380 409 482 500 500 580 580 640 640 720 710
H3 260 270 300 330 330 330 330 330 330 420 355
H4 / ! 丨/ 960 1335 1242 2000 1490 1700 2000 2650
H5 / / / / / / 700 420 700 900 880
H6 390 420 500 600 600 700 700 700 815 850 850
B1 / / / 507 507 614 614 550 550 550 540
B2 250 270 350 350 370 370 370 370 370 400 450
Kuasa (kW) 1.5 3 4 4 4 5.5 7.5 7.5 11 11 11
Spesifikasi Nozel (mm)
Isipadu (L) 300 500 1000 1500 2000 3000 5000 6300 8000 10000
Item
a 125 150 300x400 300x400 300x400 300x400 300x400 300x400 300x400 300x400 300x400
b 100 100 125 125 125 150 150 150 150 200 200
c 65 65 100 100 100 100 100 125 125 200 200
d 80 80 100 100 100 100 100 125 125 150 150
e 65 100 100 125 125 125 125 125 125 125 125
f 65 125 125 125 125 125 125 150 150 125 125
g 65 100 100 100 100 100 100 125 125 150 150
h / / 100 200 125 125 125 150 150 125 125
K / / / / / / / / / 150 150
h~ 80 80 100 100 100 125 125 125 125 125 150
L1-L3 25 32 32 40 40 50 50 65 65 65 65
N1.N2 / / / 50 50 50 65 65 65 65 65
N3 / / / / / / 65 65 65 65 65
